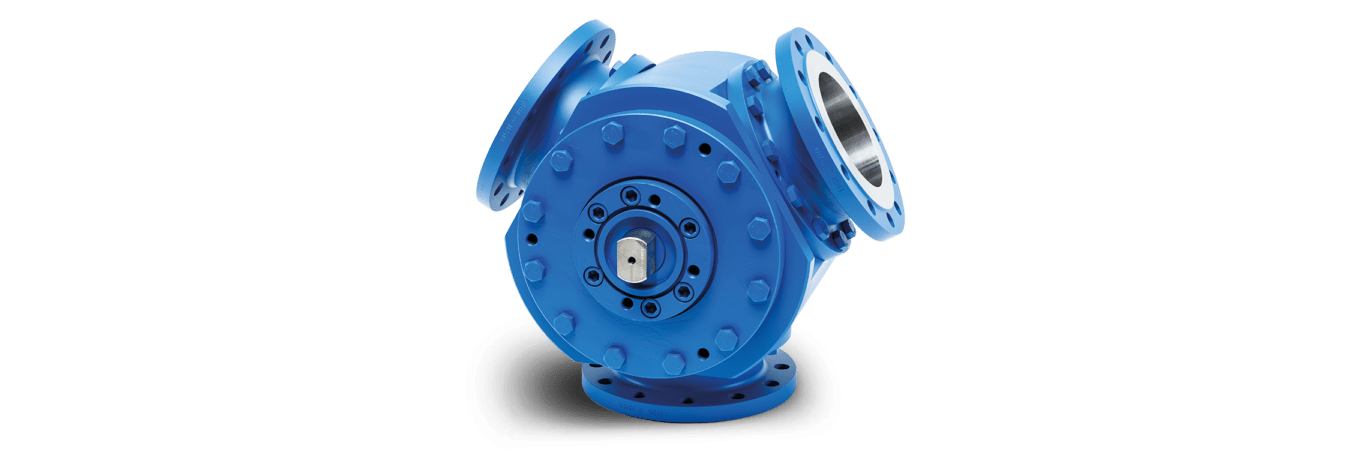

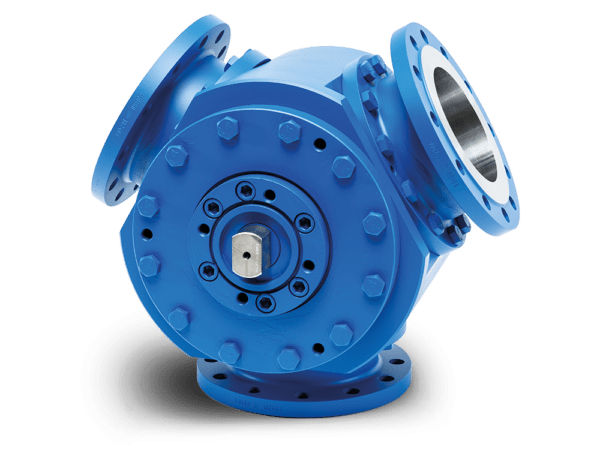

Многопроходные шаровые клапаны с опорным (закрепленным) шаром
Технические характеристики
- В соответствии с DGRL или международными стандартами, такими как ASME B16.34 или API 608
- Мягкое уплотнение
- Корпус из 2-х или 3-х частей
- L- или T-образное проходное отверстие
- Подтверждение TA-Luft в соответствии с VDI 2440 и стандартом на неорганизованные выбросы DIN ISO 15848-1
- Шток с защитой от выдавливания и антистатическое устройство
- Присоединение привода согласно DIN/ISO 5211
- Фланцевое соединение по стандартам DIN/ASME/JIS, сварка встык или по требованиям заказчика
- 100% испытание на давление и герметичность в соответствии с различными международными стандартами
- 100% функциональное испытание
Техническая документация
Преимущества
- Устойчивость к нагрузкам и высокому давлению
Благодаря конструкции с опорным штифтом (trunnion), шар не воспринимает полную нагрузку давления среды — это делает возможной работу при высоких давлениях и крупных диаметрах трубопроводов. - Сниженный крутящий момент
Конструкция позволяет значительно снизить усилия на привод, особенно важно при автоматизации или ручном управлении в сложных условиях. - Высокая герметичность
Использование подпружиненных седел обеспечивает надежную герметизацию независимо от направления потока и давления. - Минимальный износ и отсутствие люфта
Шар и шток выполнены как единое целое, что предотвращает люфт и преждевременный износ соединений при частом переключении. - Гибкость в управлении потоками
Возможность применения шаров с L-, T- или X-образными отверстиями даёт широкий выбор конфигураций потока — распределение, смешивание, переключение и т.п. - Соответствие международным стандартам
Клапаны соответствуют таким стандартам, как ASME B16.34, API 608, ISO 15848-1, что обеспечивает надежность и совместимость на глобальном уровне. - Широкие возможности кастомизации
- Безопасность
Применения
- Химическая и нефтехимическая промышленность
Устойчивость к агрессивным средам и возможность применения специальных материалов делают эти клапаны отличным решением для сложных химических процессов. - Нефтегазовая отрасль
Идеальны для высоких давлений, разветвлённых систем распределения и смешивания потоков. - Энергетика (в том числе атомная)
Возможность выполнения криогенных, герметичных и пожаробезопасных клапанов делает их подходящими для критических участков трубопроводов. - Производство технических газов
Важна герметичность, возможность испытаний гелием, кастомизация под специальные среды. - Пищевая и фармацевтическая промышленность
Благодаря точности исполнения, безопасности и возможности обогрева корпуса — применимы в процессах, где важно поддерживать температуру и чистоту среды. - Системы распределения и смешивания сред
Конфигурации отверстий в шаре (L, T, X) позволяют реализовать инженерные схемы управления потоками на объектах с высокой степенью автоматизации.
Инженерные сервисы
- Подбор, расчет и конфигурация шаровых кранов PERRIN
- Поддержка в подборе запасных частей
- Подбор решений под высокие давления и температуры
- Технические консультации по применению оборудования в сложных средах
- Предоставление эксплуатационной и технической документации
- Обучение персонала заказчика по монтажу и обслуживанию кранов PERRIN
