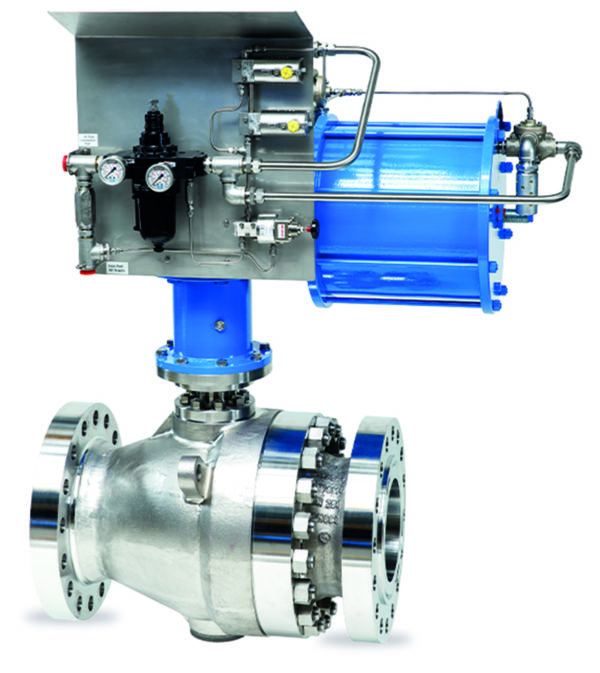

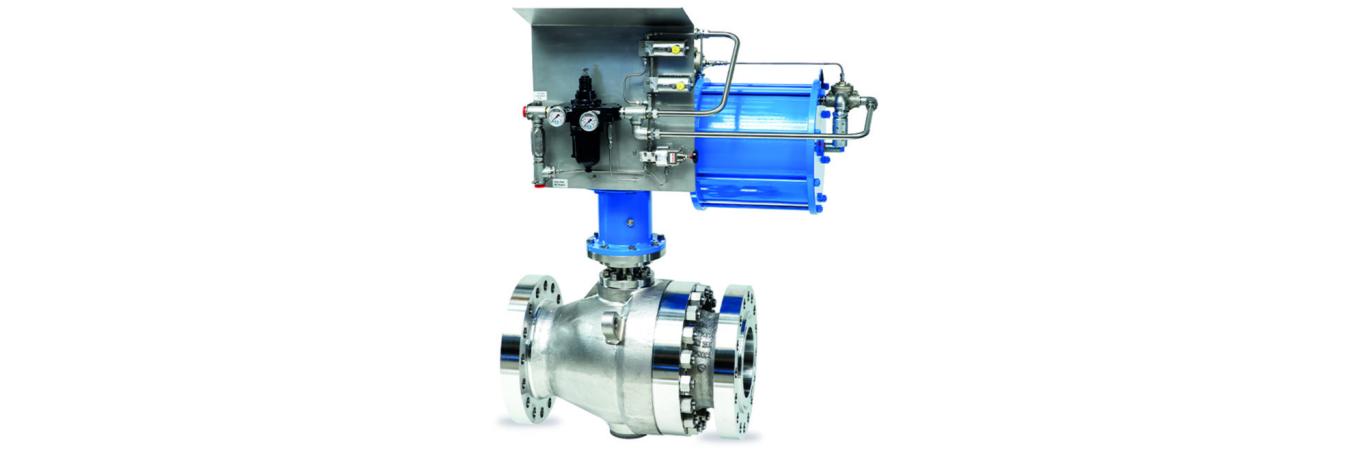

2-WAY BALL VALVES TRUNNION MOUNTED BALL
Технические характеристики
- Design according to PED or international standards, e.g. ASME B16.34 or API 608
- Metal-, soft- or carbon sealing
- 2- or 3-piece body
TA-Luft tested according to VDI 2440 and Fugitive Emission DIN ISO 15848-1 - Trol shaft blow-out proof and anti-static design
- Actuator connection according to DIN/ISO 5211
- connection according to DIN/ASME/JIS design, welding ends or according to customer requirements
- 100% pressure and leak test according to various international standards
- 100% function test
- Уменьшенный проход
- Специальные материалы
- Исполнение для низких температур до -196 °C
- Исполнение для высоких температур до +800 °C
- Double Block and Bleed / DIB 1
- Double Isolation and Bleed / DIB 2
- Уменьшение полости между корпусом и шаром с помощью наполнителей (PTFE, PEEK или металл)
- Обогреваемая рубашка
- Возможность пропуска очистного поршня (piggable)
- Покраска в соответствии с требованиями заказчика
- Специальные испытания: PMI, криогенные, на пожаробезопасность, на герметичность гелием и капиллярный контроль DPE
Возможности индивидуального исполнения
Техническая документация
Преимущества
- За счёт фиксации шара опорным штифтом и передачи усилия через шток, шар не «плавает», а устойчиво закреплён, что снижает крутящий момент.
- Это упрощает автоматизацию и использование электроприводов и пневмоприводов, особенно на больших диаметрах.
- Идеальное решение для высоких давлений и DN от среднего до очень крупного — там, где шар с фиксированной опорой работает надёжнее, чем плавающий.
- Подпружиненные уплотнительные кольца обеспечивают надёжную герметизацию, особенно при высоком давлении.
- Стандартная герметизация со стороны входа + возможность исполнения с DBB / DIB для полной изоляции и дренажа.
- Противовыбросный шток (blow-out proof) и антистатическая защита — обеспечивают эксплуатационную безопасность в критичных условиях.
- Испытания 100% герметичности и функциональности по международным стандартам.
- ASME B16.34, API 608, PED / DGRL, TA-Luft (VDI 2440), DIN ISO 15848-1 — соответствие нормам экологичности и утечек.
- Материалы корпуса и уплотнений на выбор — от углеродистой стали до специальных сплавов.
- Возможность индивидуальных опций:
- Температурный диапазон от -196 °C до +800 °C
- Обогреваемая рубашка, piggable, DIB 1 / DIB 2
- Уменьшенный проход, специальная покраска, спец. испытания (PMI, крио, гелий, огнестойкость)
Низкий крутящий момент
Высокое давление и большие диаметры
Герметичность и безопасность
Конструкция повышенной надёжности
Соответствие мировым стандартам
Гибкость и адаптация под задачи
Применения
- Основные и магистральные трубопроводы (нефть, газ, продукты переработки)
- В условиях высокого давления и больших диаметров
- Системы с повышенными требованиями к безопасности и полному перекрытию
- Работа со сильно агрессивными средами
- Установки с высокими температурами или сжиженными газами
- Критические процессы, где требуется двойная изоляция (DBB/DIB)
- LNG (сжиженный природный газ), LOX, LIN и другие криогенные жидкости
- Требуется высокая герметичность и устойчивость к перепадам температур
- Системы на перегретом паре, тепловые носители, печи
- Оборудование в энергетике и металлургии
- Там, где важен контроль утечек (TA-Luft, ISO 15848-1)
- Химические заводы и объекты с потенциально опасными выбросами
- Морские платформы, плавучие установки
- Поддержка высоких нагрузок и коррозионная стойкость
Тяжёлая нефтегазовая промышленность
???? Нефтехимия и химическая промышленность
❄️ Криогенные установки
???? Высокотемпературные среды
???? Экологически ответственные установки
???? Оффшор / морская инфраструктура
Инженерные сервисы
- Подбор, расчет и конфигурация шаровых кранов PERRIN
- Поддержка в подборе запасных частей
- Подбор решений под высокие давления и температуры
- Технические консультации по применению оборудования в сложных средах
- Предоставление эксплуатационной и технической документации
- Обучение персонала заказчика по монтажу и обслуживанию кранов PERRIN
Логистические сервисы:
- Стандартная поставка "до двери", а также отгрузка напрямую с Завода на условиях FCA Incoterms 2020
- Содействие в оформлении экспортных и таможенных документов
- Предоставление сертификатов соответствия и технических писем
- Консультации по подбору упаковки и транспортировки оборудования для специфических условий перевозки
