УДЛИНИТЕЛИ ШТОКА
Во многих промышленных отраслях трубопроводы и арматура изолируются для предотвращения потерь энергии и/или снижения теплопотерь при транспортировке нагретых сред. Удлинители штока необходимы для возможности установки теплоизоляции вокруг шаровых кранов. С их помощью устройства управления (рычаг, редуктор, привод) размещаются за пределами изоляционного слоя. Длина удлинителя определяется толщиной теплоизоляционного материала.
Техническая документация
Преимущества

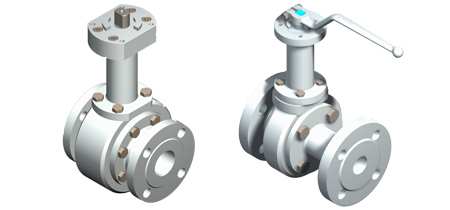

PERRIN предлагает два стандартных типа удлинителей штока:
1. Стандартный удлинитель по DIN/ISO
• Модуль удлинителя состоит из штока и корпуса
• Устанавливается напрямую на стандартное DIN/ISO соединение шарового крана
• Сальниковое уплотнение остаётся в теле крана, вокруг базового штока
• Модуль может быть установлен или заменён в любое время без демонтажа крана
• Приводы DIN/ISO или другие компоненты могут быть легко установлены прямо на удлинитель
• Стандартная длина удлинителя – 100 мм (SG DIN/ISO), другие размеры — по запросу
• Возможна интегрированная конструкция штока
2. Интегрированный удлинённый шток (Integrated Stem Extension)
• Выполнен в виде цельного удлинённого штока с корпусом
• Сальниковое уплотнение переносится в верхнюю часть удлинителя, максимально удалённую от внутренней среды трубопровода
• Применяется преимущественно в условиях низких или высоких температур
• Длина удлинителя подбирается в зависимости от температуры среды и/или требований заказчика
